ZGS-Z 预装式箱式变电站（美式）

ZGS系列预装式箱式变电站(俗称美式箱变)，其结构为“ 品”字型结构，变电器与高、低压设备相互紧密连为一体，其中，变压器三面外露空气中，散热条件好，且能与高低压设备壳体分离，便于检修。

产品分类：

箱式变电站系列

服务热线

0317-4092789

产品咨询

联系我们

详情介绍

商品名称: ZGS-Z 预装式箱式变电站（美式）

概述

ZGS系列预装式箱式变电站(俗称美式箱变)，其结构为“ 品”字型结构，变电器与高、低压设备相互紧密连为一体，其中，变压器三面外露空气中，散热条件好，且能与高低压设备壳体分离，便于检修。
变压器采用片式油箱、无油枕、全封闭的813系列油浸式变压器，高低压套管，分接开关，油位指示，压力放阀、放油阀等均装在高压舱本体端板上，位置合理、便于观察、操作。高压舱、低压舱之间采用钢板隔开，高压舱、低压舱变压器既相对独立，又保持-个完整的箱变整体，结构紧凑、体积小，重量轻。高低压侧安装好配电开关设备。

型号含义

YBD	口	-	口/口	-	口	/	口
预装式变电站	性能水平代号		高压接线方案		变压器额定容量		电压等级

使用条件
• 冷却条件:空气自冷;
• 海拔高度:≤1000m;
• 环境温度:户外环境温度不高于40°C,不低于-45*C;月平均温度不超过30°C, 年平均温度不超过20°C;
• 相对湿度:在25°C时，空气相对湿度不超过95%，月平均不超过90%;
• 防震水平:水平加速度不大于0.3m/s, 垂直加速度不大干0.15m/s";
• 周围环境:安装环境应无明显污秽，爆炸性,腐蚀性气体和粉尘;
• 安装场所:应无剧烈振动冲击，要求安装在水泥台或其它平整、坚实的平台上;
当上述正常使用条件不能满足使用要求时，由用户与制造厂协商。

主要技术参数

项目	单位	参数
额定电压	kV	10/0.4(高压/低压)
最高工作电压	kV	12（高压侧）
额定频率	Hz	50
额定容量	kVA	50-1600
1分钟工频耐压	kV	35
雷电冲击电压	kV	75
冷却方式		油浸自冷
高压后备熔断器开断电流	kA	50
插入式熔断器开断电流	kA	2.5
环境温度	℃	-35~+40
线圈允许温升	℃	65
无载调压		±5%或±2×2.5%
噪声等级	db	50
防护等级		IP43

基础构造

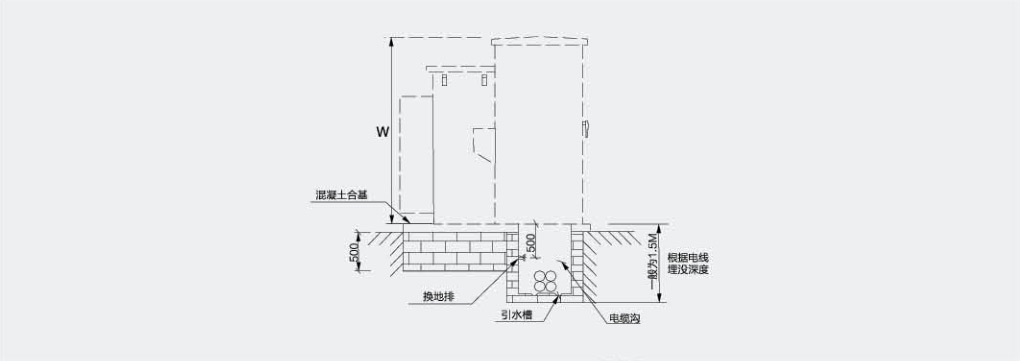

箱式变电站应安装在水平混凝土台面上，台面应保证承受其重量。因箱式变的大部分重量集中在装有变压器器身的箱体后部，前面柜体大部分是空的，重量比较轻，为此平台后部要结实，能承受组合变的重量，同时也要求前、后部台面平整(一般地，不易做到平整的，可以使前侧柜体的基础略低于后侧变压器主体的基础，就位后以混凝土封闭)，确保箱式变安装平稳。

基础构造

技术要求
• 混凝土台基应表面平整，组合变电站安装完毕后，底座四周用水泥抹封; .
• 接地排和电缆固定支架的形可根据实际情况而定;
• 电缆固定架和接地排应预埋;
• 进出线电缆孔的位置根据具体情况而定;
• 组合变安装后开关正面必须有不小于1.5m的空隙，以利操作;
• 接地网可用12镀圆钢或30x4镀锌扁钢制作,接地线电阻应符合电力部门的要求。
注: L、W. H尺寸按实际工程配置确定。

技术要求
