XL21 低压动力配电柜

XL-21型动力箱广泛用于发电厂及工矿企业中，在三相交流500V以下三相三线、三相四线、三相五线等配电系统中作动力或照明配电之用，系户内靠墙安装，屏前操作，屏前检修;箱体为全封闭结构，箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、转换开关等主令元件。本配电箱内采用自行设计的新型组件，结构紧凑，造型美观大方，维护方便，多种接线方案可供用户选择。

产品分类：

低压开关柜系列

服务热线

0317-4092789

产品咨询

联系我们

详情介绍

商品名称: XL21 低压动力配电柜

概述

型号含义

X	L	-	21
箱式	动力		设计序号

使用环境
• 周围空气温度不高于40°C,不低于-5°C, 24 小时内平均温度不得高于+35°C;
• 户内使用，使用地点海拔高度≤2000m;
• 周围空气相对温度在最高温度+40°C时，不超过50%;在较低温度时允许有较大的相对湿度，+20°C为 90%，应考虑由于温度变化可能偶然产生的凝露
的影响;
• 用户有特殊要求时,可以在制造厂协商解决。

主要特点

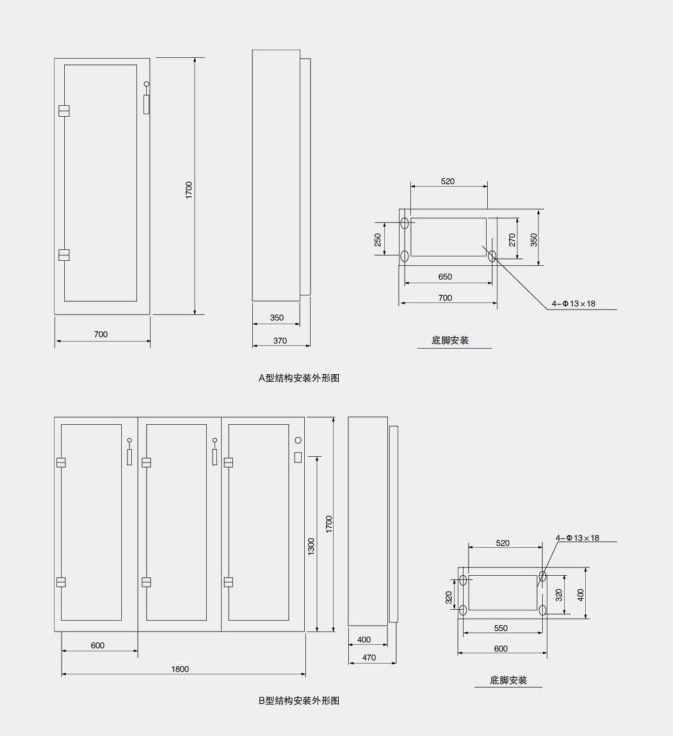

低压动力配电柜系封闭式,外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

主要技术参数

隔离开关

型号	额定电流(A)	熔体额定电流(A)	备注
HR3-400/34	400	150、200、250、300、350、400	装隔离刀片时无熔体

塑壳断路器

型号	额定电流(A)	脱扣器整定电流(A)	备注
NM1-63/3300	63	6、10、15. 20、30、40、63
NM1-100/3300	100	16、20、 25、30、40、50、60、80、100
NM1-250/3300	250	100、120、140、 170、200、225、 250

刀熔开关

型号	额定电流(A)	熔体额定电流(A)	备注
HR3-400/34	400	150、200、250、300、350、400	装隔离刀片时无熔体

空气断路器

型号	额定电流(A)	脱扣器整定电流(A)	备注
MLM5-40/390	20	7、10、15. 20、30、40
MLM1-100/300	100	15、20、 25、30、40、50、60、80、100
MLM1-250/300	250	100、120、140、 170、200、225、 250

电流互感器

型号	初级电流(A)	初级电流(A)	备注
LM-0.5	75、100、150、200、300、600	5	装隔离刀片时无熔体

熔断器

型号	熔断器	熔断器额定电流(A)	备注
RL1-15	15	2、4、5、 6、10、15
RL1-60	60	20、 25、30、35、40、50、60
RL1-100	100	30、40、50、 60、80、100
RL1-200	200	80、100、120、150、200
RL1-400	400	150、200、250、300、350、400

交流接触器

型号	额定电流(A)	吸引线圈电压(M)	备注
MLC3-10	10	交流110、220、380、
MLC3-20	20	交流110、220、380、
MLC3-40	40	交流110、220、380、
MLC3-80	80	交流110、220、380、
MLC3-150	1500	交流110、220、380、
