MNS 低压抽出式开关柜

MNS低压抽出式开关柜是一-种用标准模件由工厂组装(FBA)的组合式柜型。本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50-60HZ，额定工作电压交流660V及以下的电力系统的配电没备的电能转换、分配及控制之用。

产品分类：

低压开关柜系列

服务热线

0317-4092789

产品咨询

联系我们

详情介绍

商品名称: MNS 低压抽出式开关柜

概述

型号含义

M	N	S
模块化，模数化	新型	系统

使用环境
• 周围空气:温度不高于+40°C ,不低于-5°C ,并且24h内其平均温度不高于+35°C。
• 大气条件:空气清洁，相对湿度在最高温度为+40°C时不超过50%,在较低温度时允许有较高的相对湿度，例如+20°C时为 90%,但应考虑到温度变化，有可能会偶然地产生凝露。
• 海拔高度不超过2000m。
• 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
• 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

主要特点
• 设计紧凑:以较小的空间能容纳较多的功能单元。
• 结构通用性强、组装灵活。以25mm为模数的C型材能满足各种结构形式，防护等级及使用环境的要求。
• 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组装不同方案的柜架结构和组成固定分隔或抽屉单元。
• 安全性:大量采用高强度阻燃型的工程塑料组件，有效的加强防护安全性能。
• 技术性能高:主要参数达到当代国际水平。
• 压缩场地:三化程度高，可大大压缩储存和运输预制件的场地。
• 装配方便:不需要特殊复杂工具。

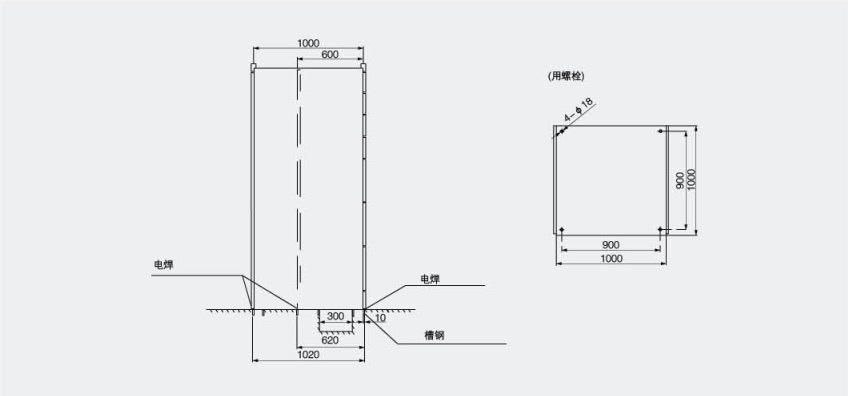

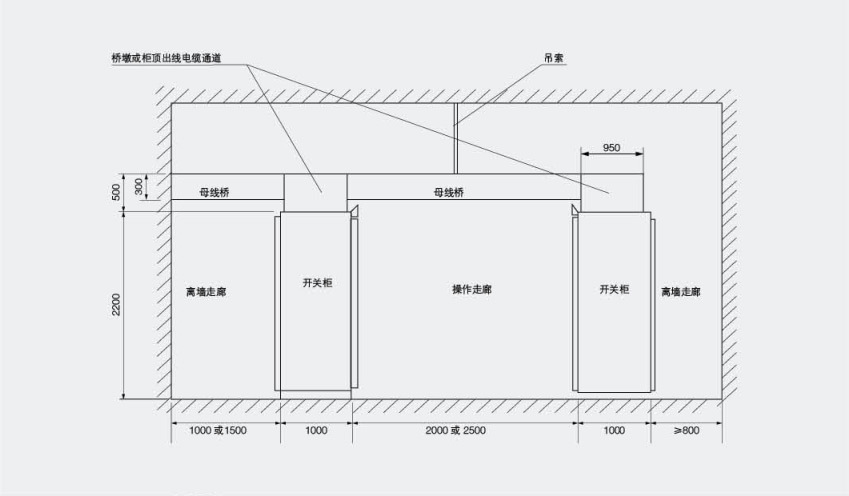

主要技术参数

项目	单位	参数
额定绝缘电压	V/AC	690
额定工作电压	V/AC	400
额定冲击耐受电压	kV	8
额定频率	Hz	50-60
主母线最大工作电流	A	6300
主母线短时耐受电流	kA	100
主母线峰值耐受电流	kA	220
配电母线(垂直母线)最大工作电流	A	1200、2000
配电母线(垂直母线)短时峰值电流	kA	176
防护等级		IP3X-IP4X

开关柜类型
动力中心柜(PC)
采用固定安装抽出式开关，电流从630A到6300A的各种高分断容量，结构先进及智能化的断路器。
功率因数自动补偿柜(MDS-J),电动机控制中心柜(MCC)
• 抽屉式
由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
• 固定式
MCC柜功能单元采用固定式安装插入式塑壳断路器的方式，既具有明显断点且增强安全性，同时又具有固定式柜可靠性好的优势。功能单元用钢板分隔，互相独立，单元结构紧凑，容量大，功能强。各类型功能单元可以在一-个柜体内单一组装，也可以混合组装，其有效高度为72E，可根据方案自由组合。

抽屉类型
有五种标准尺寸，都是以8E (200mm)高度为基准:
• 8E/4: 在8E高度空间组装4个抽屉单元。
• 8E/2:在8E高度空间组装2个抽屉单元。
• 8E:在8E高度空间组装1个抽屉单元。
• 16E:在16E (400 mm)高度空间组装1个抽屉单元。
• 24E:在24E (600 mm)高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可用作混合组装，一个柜体中作单一组裝最多容纳固定单元数见表。

抽屉式	8E/4	8E/2	8E	16E	24E
最多容纳单元数	26	18	9	4	3

固定式类型
标准尺寸，都是以8E (200 mm)高度为基准:
• 8E:在8E高度空间组装1个单元。
• 16E: 在16E (400 mm)高度空间组装1个单元。
• 24E:在24E (600 mm)高度空间组装1个单元。
• 8E/2: 在8E高度空间组装2个单元。
• 8E/4:在8E高度空间组装4个单元。
各单元可在-一个柜中作单- -组装，也可作混合组装，-一个柜体中作单一组装最多容纳抽屉单元数。见表
