商品名称: KYN61-40.5 铠装移开式交流金属封闭开关设备

概述

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称"开关设备")它适用于三相交流50Hz电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
本产品符合标准GB3906《3~35kV交流金属封闭开关设备》，GB/T11022 《高压开关设备和控制设备标准共用技术要求》、1EC60298 《额定电压1kV以上及50kV以下交流金属封闭开关设备和控制设备》。

型号含义

H	Y	N	61	-	40.5	口	/	口	Z
金属铠装式	移开式	户内	设计序号		额定电压（KV）	断路器种类 Z:真空SF6 六氟化硫		额定电流（KV）	真空断路器

使用条件
• 周围空气温度:最高温度+40°C, 最低温度-15°C;
• 海拔高度:≤2000m;
• 周围相对湿气:日平均值≤95%，月平均值≤90%;
• 空气:不适用于有腐蚀、严重污秽,可燃性气体及剧烈振动的场所;
• 若有地震发生，地震烈度不能超过8度。

主要技术参数

项目		单位	参数
额定电压		kV	40.5
额定绝缘水平	雷电冲击电压(全波)	kV	185
额定绝缘水平	工频耐压（1min）	kV	95
额定频率		Hz	50
额定电流		A	630、1250、1600、2000
额定断路开断时间	工频耐压（1min）	kV	20、25、31.5
额定短路关合电流(峰值)		kA	50、63、80
额定动稳定电流(峰值)		kA	50、63、80
4s热稳定电流(有效值)		kA	20、25、31.5
外壳防护等级	真空断路器柜	mm	IP4X
外形尺寸(宽x深x高)	SF6短路器柜	mm	1400×2200×2600

结构特点

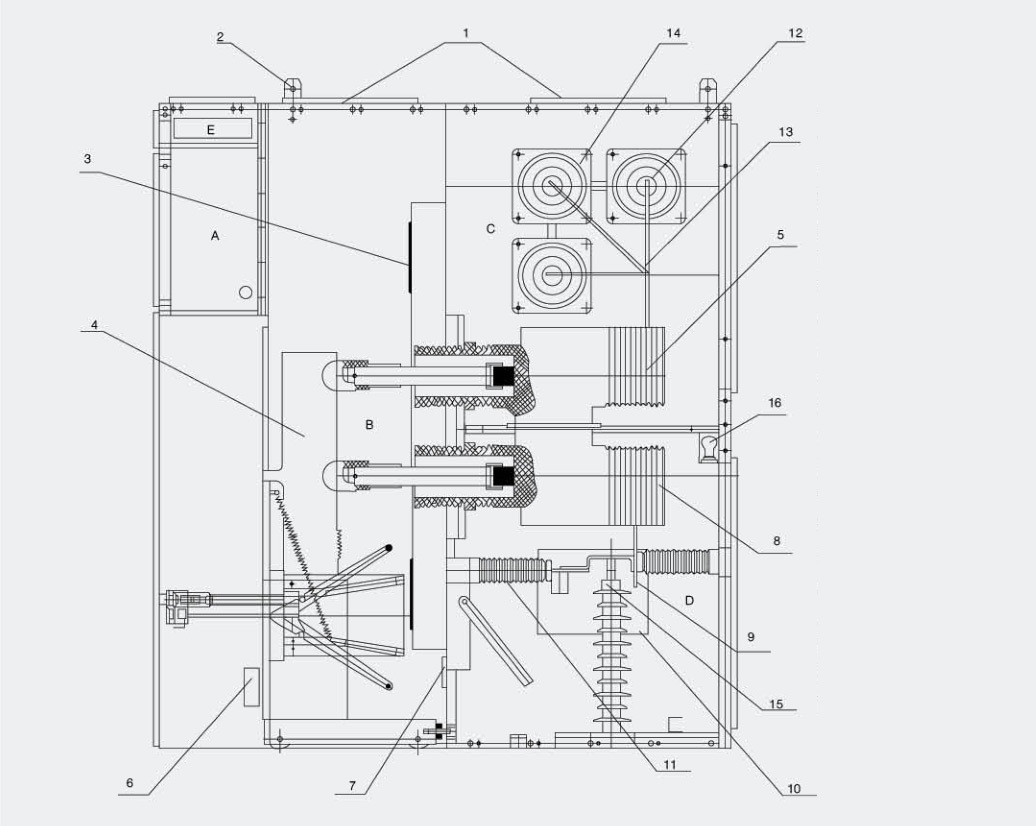

开关柜结构GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分(手车)两部分级组成。柜体结构为组装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X,并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性;手车在柜内有试验1隔离位置和工作位置，每- -处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。

断路器技术参数

项目		单位	参数
			ZN85A-40 3AH3	SF1/SF2
额定电压		kV	40.5
额定绝缘水平	雷电冲击电压(全波)	kV	185
	工频耐压（1min）		95
额定频率		Hz	50
额定电流		A	1250、1600、2000	630、1250、2500
额定断路开断时间		kV	20、25、31.5	25、31.5
额定短路关合电流(峰值)		kA	50、63、80	63、80
额定动稳定电流(峰值)		kA	50、63、80	63、80
4s热稳定电流(有效值)		kA	20、25、31.5	25、31.5（s）
分闸时间		ms	36-60	≤45
合闸时间		ms	40-60	≤75
额定操作顺序			分-0.3S-合分-180S-合分
