商品名称: XGN-12 小型化箱型固定式金属封闭开关柜

概述

XGN 口 -12小型化箱型固定式金属封闭开关柜是本公司自主研发生产的集智能化、环保型、结构紧凑的新一代小型化专利产品。产品尺寸:宽450(500)x深1000x高1800(mm)。
本产品适用于环网供电单元、发电厂、变电使用。特别适用于工矿企业、住宅小区、学校、高层建筑等场所的配电的控制与保护:能满足变电所、籍式变电站、开闭所和电缆分接箱等成套产品的配电自动化及其它要求。

型号含义

X	G	N	2	-	12	Z
箱式	固定式	户内	设计序号		额定电压（KV）	真空断路器

使用条件
• 周围空气温度: -15°C -+40°C;
• 海拔高度: 1000m及以下:
• 湿度:日平均值不大于95%，水蒸气压力日平均值不超2.2KPA;月平均值不大于90%，水蒸气压力月平均值不超1.8KPA;
• 地震强度:不超过8级;
• 没有腐蚀性或可燃性气体等明显污染的场所。
注:有特殊要求可与本公司协商解决

主要技术参数

项目			单位	参数
额定电压			kV	3.6、7.2、12
额定电流			kV	630-3150
额定短路开断电流			kV	20、25、31.5、40
额定短路关合电流(峰值)			Hz	50、63、80、100
额定耐受电流(峰值)			A	50、63、80、100
额定短时耐受电流			kA	20、25、31.5、40
额定绝缘水平	1min工频耐受电压	极间、极对地间	kV	24、32、42
			kV	24、32、48
		断口间	kV	40、60、75
	雷电冲击耐受电压	极间、极对地间	kV	40、60、85
		断口间	kA	50、63、80
防护等级				IP2X
主接线型式				单母线分段及单母线带旁路
操作机构方式				电磁，弹簧储能
外形尺寸(宽x深x高)			mm	110012002650( 一般型)
重量			kg	≈700

结构特点
• XGN2-12(Z)开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室仪表室等，室与室之间用钢板隔开。
• 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，断路室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。控制设备、及DLT402、DUT404标准，达到“五防”闭锁要求。
• 母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相邻两柜母线室之间可隔离。
• 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室。继电器室在柜体.上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
• 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为:3 x 30mm。

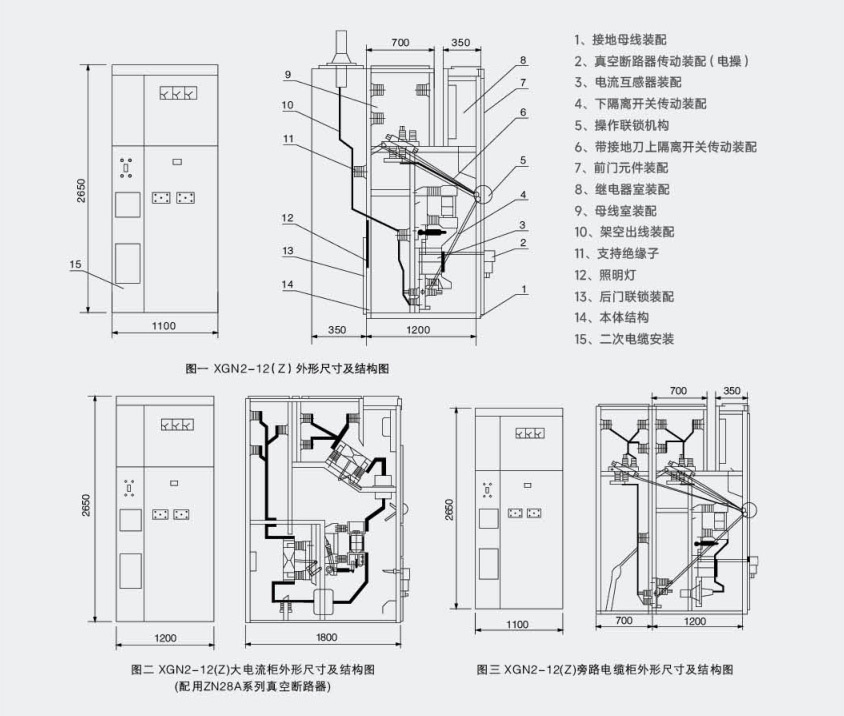

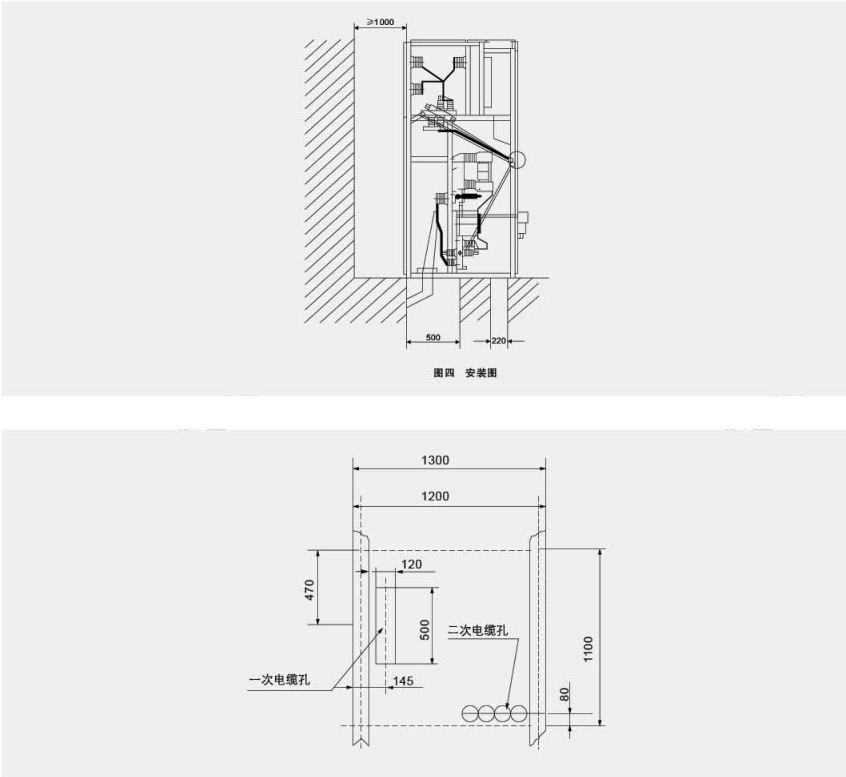

• 机械联锁:为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔;防止带电合接地开关;防止接地刀合闸位置误合断路器，开关柜设有相应可靠的机械联锁，保证操作安全。产品外形尺寸及结构图(见图一、图二、图三)
